PLC（可编程逻辑控制器）是专门用于控制具有实时处理要求的工业系统的计算机。它们接受传感器提供的输入并为执行器生成输出。作为可编程设备，它们执行用户提供的软件，因此容易受到某些类别的软件攻击。最广为人知的演示是 Stuxnet 恶意软件，其最终目标是控制、损坏和摧毁铀浓缩厂中的离心机阵列。事实证明，对恶意 PLC 有效负载的分析是一条漫长而乏味的道路2，到目前为止，与这些系统相关的工具和知识相对于 x86 或 arm 等广为人知的架构而言仍然有限。

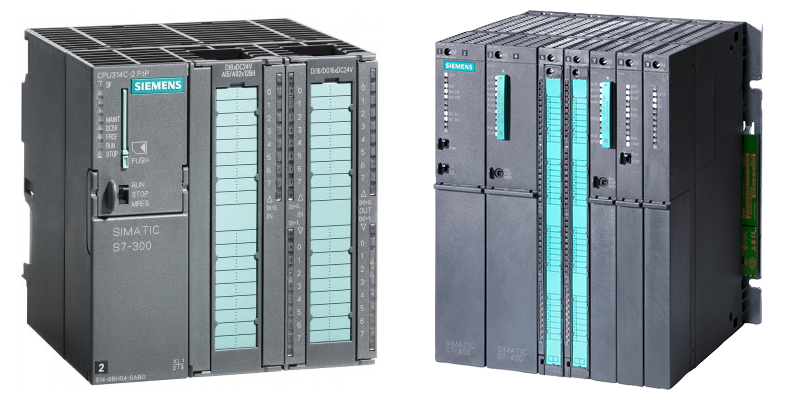

我们试图通过为 JEB Pro 提供 S7 分析模块来弥补这一差距。本文展示了如何使用它们来获取、分析、反汇编和反编译旨在在 Siemens Simatic S7-300 和 S7-400 设备上运行的 PLC 程序块，这是用于操作工业过程的非常流行的 PLC 系列。

术语

在本文档的其余部分，术语PLC、S7或S7 PLC可互换使用，指代 S7-300 或 S7-400 PLC 设备。此 JEB 扩展不支持 S7 产品线中较新的设备，即 S7-1200 和 S7-1500，因此此处不予考虑。

用于编程S7 PLC的官方IDE称为Step 7。步骤 7 可以按原样使用，也可以作为更大的软件套件全集成自动化(TIA) 的一部分使用。

PLC程序由块组成，例如数据块、功能块和组织块。在本文档中，术语程序可以理解为（集合）块。

程序从Programming Station下载到PLC ，即运行 Step 7 编辑器的基于 Windows 的计算机。当从 PLC 检索程序时，将其上传到编程站。

汇编语言STL（语句列表）及其对应的字节码MC7有时可以互换使用。

最后，名称Simatic、Step 7和Totally Integrated Automation是 Siemens AG（“Siemens”）的商标。

S7 入门

本节简要介绍了 S7 程序是什么、它们的结构以及从逆向工程的角度需要了解的较低级别的详细信息。

编程环境

S7 PLC 使用 Step 7 或 TIA 的 Step 7 进行编程（TIA 是对最新的 S7 设备进行编程所需的平台），在 Windows 计算机上运行的 IDE 称为编程设备。程序编写完成后，可以下载到物理 PLC 或仿真程序（例如 PLCSIM，第 7 步的一部分）。

块

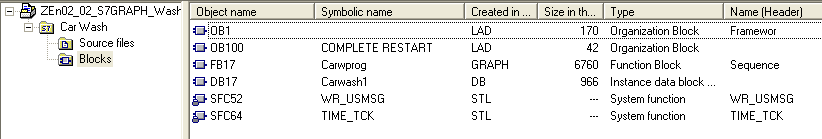

PLC 程序是块的集合。块有一个类型（数据、代码等）和一个数字。

• 数据块：

• 如果用户数据块由所有代码共享，则称为DB ，如果属于代码块，则称为DI

• 系统数据块命名为SDB

• 代码块，也称为逻辑块：

• 主 OB 是程序的主入口点 OB1。它由固件重复执行。

• 其他 OB 可以在中断发生、异常发生、定时器关闭等情况下被编程和调用。

• 组织块 ( OB ) 是程序入口点，由固件调用

• 功能块 ( FB ) 和系统功能块 ( SFB ) 是在提供的数据块上运行的例程，称为背景数据块 ( DI )

• 函数 ( FC ) 和系统函数 ( SFC ) 是不需要数据块来操作的例程

FB 和 FC 之间的区别很微妙。任何 FB 都可以编写为等效于 FC，反之亦然。它们作为一种简单的方法来区分按原样工作的函数，如 C 例程 (FC)，以及处理伪封装属性集合的函数，如 C++ 类方法 (FB)。

编写 PLC 代码有多种方法。程序员可以选择编写梯形图（LAD）或功能块图（FBD）；复杂的过程可以用语句列表 (STL) 或高级类 Pascal 语言 (SCL) 更好地表达。无论源语言如何，程序都编译为 MC7 字节码，其规范不公开。

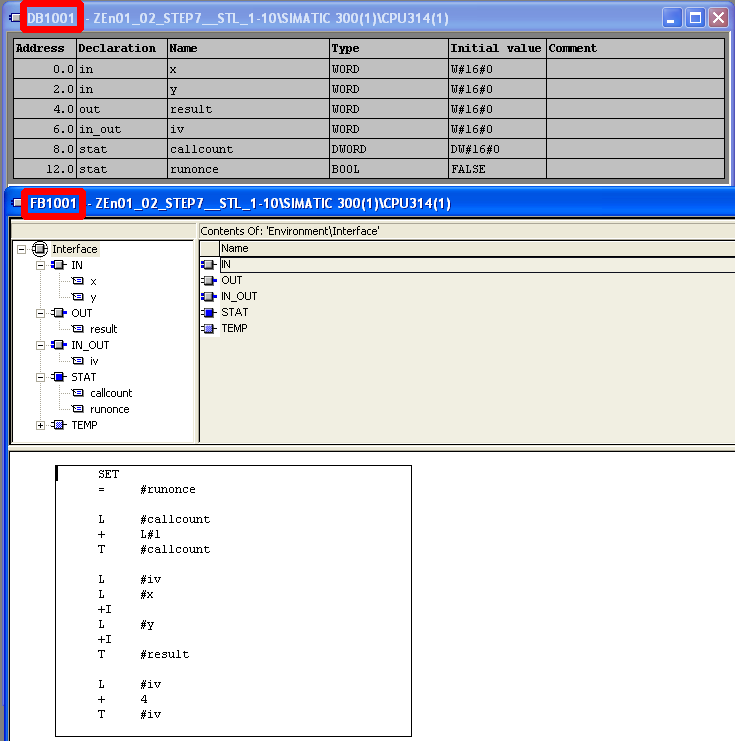

一段 MC7 字节码与一些元数据（创作信息、标志等）和块的接口一起打包在一个块中。数据块的接口是块定义本身，一种结构类型。逻辑块的接口是它的一组输入、输出、局部变量，以及在 FB 情况下的静态变量，或在 FC 情况下的返回值。

MC7 代码

可以使用多种方法对 PLC 进行编程，例如：

• 梯形逻辑 (LAD)

• 功能块图 (FBD)

• 类汇编语句列表 (STL)

• 结构化控制语言（SCL，一种高级的类 Pascal 语言）

• 存在其他方法

第 7 步将所有源代码编译为 MC7 字节码，MC7 字节码将由运行在 PLC 上的虚拟机翻译和执行。

在 S7-400 3之前， STL 的文档相对完善。但是，在撰写本文时，二进制规范尚未公开。4

MC7 指令映射 STL 语句，有几个值得注意的例外（例如，在 FC/SFC 的情况下，STL 的 CALL 被转换为 UC/CC，并带有额外的代码来准备地址寄存器指针、打开数据块、在 Locals 存储区设置参数打电话等）。

执行环境

MC7字节码的执行环境如下：

• 内存区域：

• 一个特殊的区域V引用了调用者方法的本地内存，即如果函数f1调用了函数f2，f2中的V就是f1的L

• 数字输入，称为I（0 到 65536 个可寻址字节）

• 数字输出，称为Q（0 到 65536 个可寻址字节）

• 全局内存，称为M（0 到 65536 个可寻址字节）

• 本地内存，称为L（0 到 65536 个可寻址字节）

• 通过 DB1 寄存器共享数据块字节，称为DB

• 通过 DB2 寄存器的背景数据块字节，称为DI

• 定时器，称为T（256 个可寻址 16 位定时器）

• 计数器，称为C（256 个可寻址 16 位计数器）

• 寄存器：

• 地址寄存器保存一个 MC7 4 字节指针（参见 MC7 类型部分）。指针的区域部分可以被忽略（用于区域内部访问），或者可以被使用（用于区域交叉访问）

• 两个 32 位地址寄存器 ( AR1/AR2 )

• 两个或四个 32 位累加器（ACCU1/ACCU2、ACCU3/ACCU4可选）

• 两个数据块寄存器，不可直接访问

• FC： First-Check：如果为0，表示要执行的布尔指令是要执行的逻辑运算序列中的第一个（“逻辑运算串”）

• RLO：逻辑运算结果：保存最后执行的位逻辑运算的结果

• STA：状态：当前布尔地址的值

• OR：确定二元与和二元或的组合方式

• 操作系统：溢出存储：OV 位的副本

• OV：溢出：在溢出时由整数/浮点指令设置

• CC0/CC1：条件代码：由算术指令和比较指令更新（有关如何设置和使用 CC0/CC1 的详细信息，请参见算术和分支指令）

• BR：二进制结果：可用于存储 RLO（通过 SAVE）；由系统功能 (SFC/SFB) 用作成功 (1)/错误 (0) 指示器

• PC由程序内分支指令修改（JU/JL/JC/…）

• 程序计数器PC , 不可直接访问

• 一个 16 位状态字寄存器（仅使用低 9 位），从 #0 到 #8：

JEB" style="box-sizing: inherit; font-size: 19px; border: 0px; font-family: inherit; font-style: inherit; font-weight: inherit; margin: 0px; outline: 0px; padding: 0px; vertical-align: baseline;">JEB 中的翻译

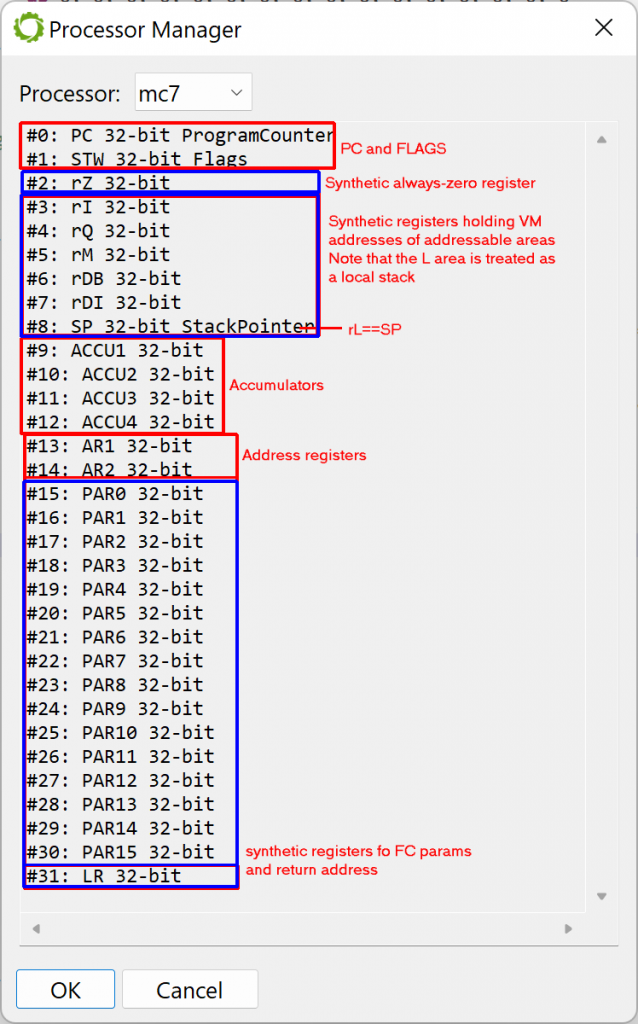

JEB 的 MC7 插件镜像执行环境，并添加了几个合成（人工）寄存器，以帮助 MC7 代码表示和代码转换为反编译器的 IR。处理器详细信息可以在 GUI 客户端中检查（菜单Native，处理程序Processor Registers）。

指令系统

熟悉 STL 是 PLC 逆向工程师需要熟悉的主题。但是，一般 STL 编程的完整而详细的指南超出了本文档的范围。具体的 STL 指令将根据需要进行讨论。

这些指令分为以下几类：

• 位逻辑：not/and/or/xor/and-not/or-not/xor-not、RLO 访问等。

• 词逻辑：和/或/异或词

• 整数运算：add/sub/mul/div/mod，在 16 位或 32 位整数上

• 移位/旋转：不言自明

• 浮动操作：iee754 fp32 操作

• 比较：比较并设置 CC0/CC1

• 转换：int 到 float、float 到 int、有符号扩展等。

• 数据块：打开数据块作为共享/实例等。

• 加载/传输：读取和写入 accus 和 address regs

• accumulator : 特定的累加器指令

• 逻辑控制：跳跃、无条件或基于 CC0/CC1

• 程序控制：对 FB/FC/SFB/SFC 的子程序调用

• counter/timer : 操作定时器和计数器
